Návod na montáž pojízdného lešení Typ 70/3 - 70/12

Montáž pojízdného lešení MÜBA 70/3 až 70/12

Pojízdné lešení stavba

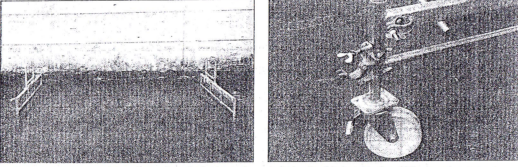

1) Pojízdný podvozek (9) s nástavci (13)                  2) Pojezdové kolo s brzdou (10) zespod zasunout
     rozestavit v 2,50 m odstupu.                               do podvozku (9).

Montáž pojízdného lešení

3) Poté, co se nasadí pojezdové kolo do                   4) Žebříkový rám 2,00 m (1) nasadit do podvozku
     podvozku, zajistí se zajišťovacím šroubem               (9).
     proti vypadnutí.

Montáž pojízdného lešení

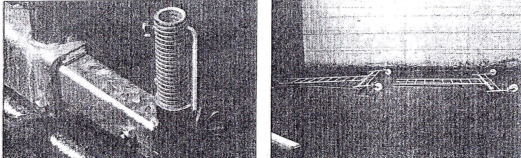

5) Podílné zábradlí (5) zavěsit do příček žebř.             6) Podélné zábradlí (5) zavěsit do druhého
rámu (2).                                                                     žebříkového rámu (1). Podélné zábradlí (5)                                                                                                 momentálně slouží pouze jako dočasný                                                                                                     stabilizační prvek, který bude později vyjmut.

Montáž pojízdného lešení

7) Hliníkový podlahový díl plný (8) zavěsit na             8) Diagonály (3) zavěsit vedle hliníkového podl.
    spodní trubku podvozku (9).                                    dílce (8) na spodní trubku podvozku (9).

Návod na montáž pojízdného lešení

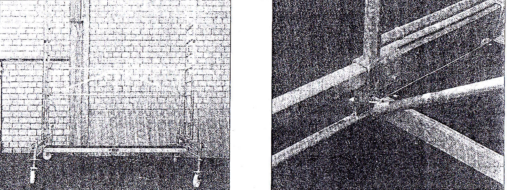

9) Diagonály (3) protiběžně zavěsit do žebřík.          10) Podélné zábradlí (5) vyjmout. Na nejvyšší
    rámů (1) a podvozku (9).                                       příčku žebříkového rámu (1) zavěsit zábradlí (4)
Pojízdné lešení základna           Pojízdné lešení návod krok za krokem

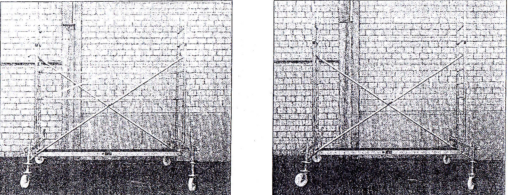

12) Pojízdný podvozek (9) spojit pevnými spojkami (15) a vyztužením. Diagonály (3) protiběžně zavěsit do žebříkových rámů (1).

Montáž pojízdného lešení

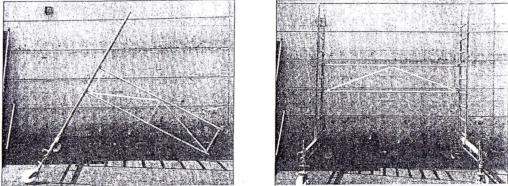

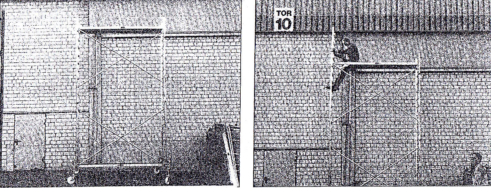

13) Podlahový dílec s průlezem (7) zavěsit do       14) Žebříkové rámy 1,00 m (2) nasadit na žebříkové
       nejvyšší příčky žebříkového rámu (1).                 rámy 2,00 m (1).

Stavba pojízdného lešení

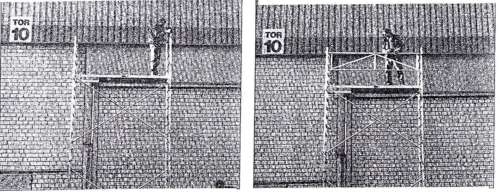

15) Druhý žebříkový rám 1,00 m (2) taktéž             16) Zábradlový rám (5) zavěsit do nejvyšší příčky
       nasadit na žebříkové rámy 2,00 m (1).              žebříkového rámu 1,00 m (2).

Jak na pojízdné lešení

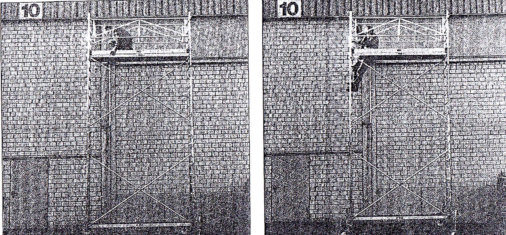

17) Zavěsit druhý zábradlový rám (12).                     18)Postavit příčné zarážky (12).

Stavíme pojízdné lešení

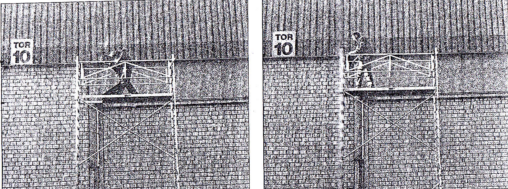

19) Na obě strany připevnit zarážky (11). Čelní     20) Smontované lešení Typ 70/4.
       zarážky (12) zasunout do zarážek (12).

Závaží na pojízdné lešení

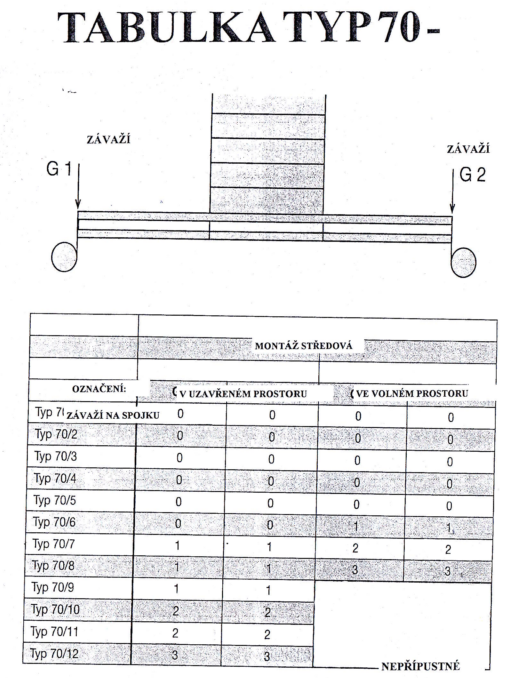

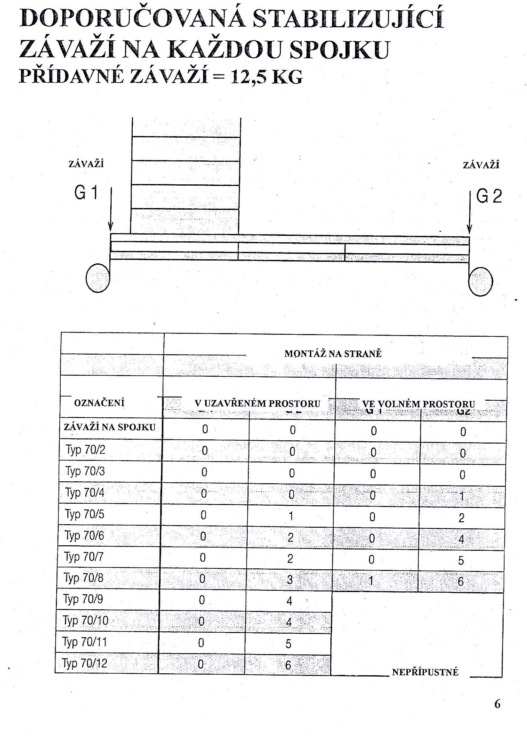

21) Závaží upevnit dle tabulky pro montáž              22) Hliníkové 3,00 m výztuže (6) připevnit do vně
      středové a dle tabulky pro montáž na straně.         ležících spojek na pojízdném podvozku a uchytit                                                                                         nahoru na žebř. rám.

Smontuj pojízdné lešení

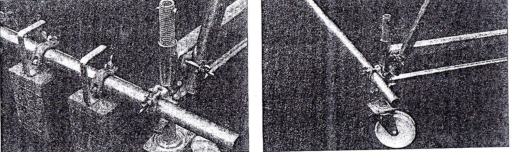

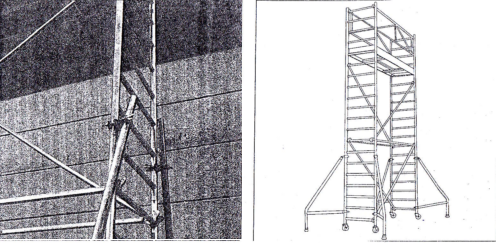

23. Připevnění hliníkových výztuží stran k žebříkovému    POZOR: Pojízdný podvozek lze nahradit tzv.
     rámu (1) se provede pomocí objímkových spojek       pavoučími nohami, které se připevní na
     otočných (14). Křídlovou matku je třeba pevně          stojky žebříkových rámů v úhlu 45 stupňů.
     utáhnout.                                                            Všechny nohy musejí stát pevně na zemi.



Poznámky:

Jednotlivé díly jsou spolu s ilustrací ke shlédnutí ZDE. Veškerý nabízený sortiment lze zakoupit v našem e-shopu stavebních technologií.

Vestavět meziplošiny lze v rozestupu maximálně 4 m. Hliníkové podlahové dílce s průlezem (7) je třeba oboustranně zajistit zábradlovým rámem.
